Riduttore Universale

Progetto tra i più ambiziosi, per certi versi ancora in corso.
L’obiettivo era riuscire a rendere un riduttore in grado di:

1. essere estremamente compatto, con in pochi millimetri un rapporto di circa 45-50:1;
2. essere estremamente robusto e resistente agli shock, con picchi di carico di 200Nm su un ingombro massimo diametrale di 50mm;
3. avere un gioco di stadio estremamente ridotto J<0.5°
4. avere un’efficienza > 60%.

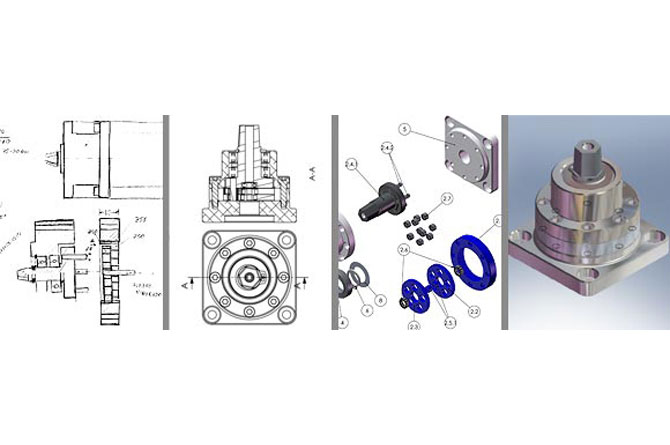

La Soluzione proposta dalla R.Biemme-TECH è stata quella di risolvere il problema con un riduttore di tipo cicloidale, a coppia ruota bilanciata.
I risultati portano grande efficienza al processo produttivo:

1. rapporto di riduzione in 9mm di spessore = 50:1
2. diametro Massimo 48mm
3. coppia di Picco > 200Nm
4. gioco di stadio = 0.35° (con carico < 120Nm isteresi dovuta al carico inclusa)
5. efficienza = 70% (con cuscinetti a rullini) / 40% con sistema radente diretto.
